您的位置：首頁   >  產品中心  >  X系列（Linux系統）  >  21.5"(1920*1080)

產品名稱：DC19108X215_1VX1_0C,XX

系       列：X系列

尺       寸：21.5"

分  辨  率：1920*1080

通訊接口：RS485/RS232/以太網

相關資料下載：
數據手冊 指令集 開發包 選型表 更多資料
  • 產品展示
  • 參數與性能
  • 開發軟件

演示視頻


產品概括

DC19108X215_1VX1_0C （C：電容）是一款21.5寸分辨率為1920*1080的X系列帶Linux系統的高清IPS串口屏。
1.大尺寸高清顯示，分辨率1920*1080，24位真彩色
2.自帶大容量存儲：自帶8G eMMC，實際可用空間高達6.7GB
3.帶百兆以太網口，支持MQTT，支持播放實時監控畫面（RTSP）
4.Linux操作系統，1秒內顯示Logo，8秒顯示用戶界面（以出廠工程為例）
5.支持全格式視頻播放，支持MP3播放
6.支持U盤升級固件、視頻廣告等應用
7.支持MODBUS協議，Lua腳本，可在屏內自定義各種復雜邏輯關系

核心競爭力

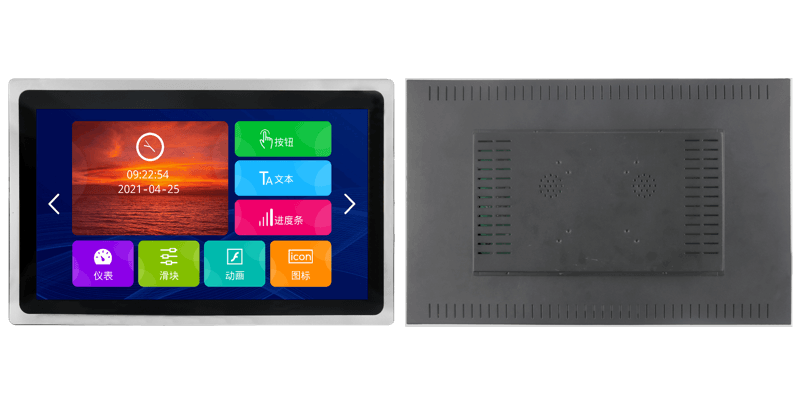

產品圖片


觸摸

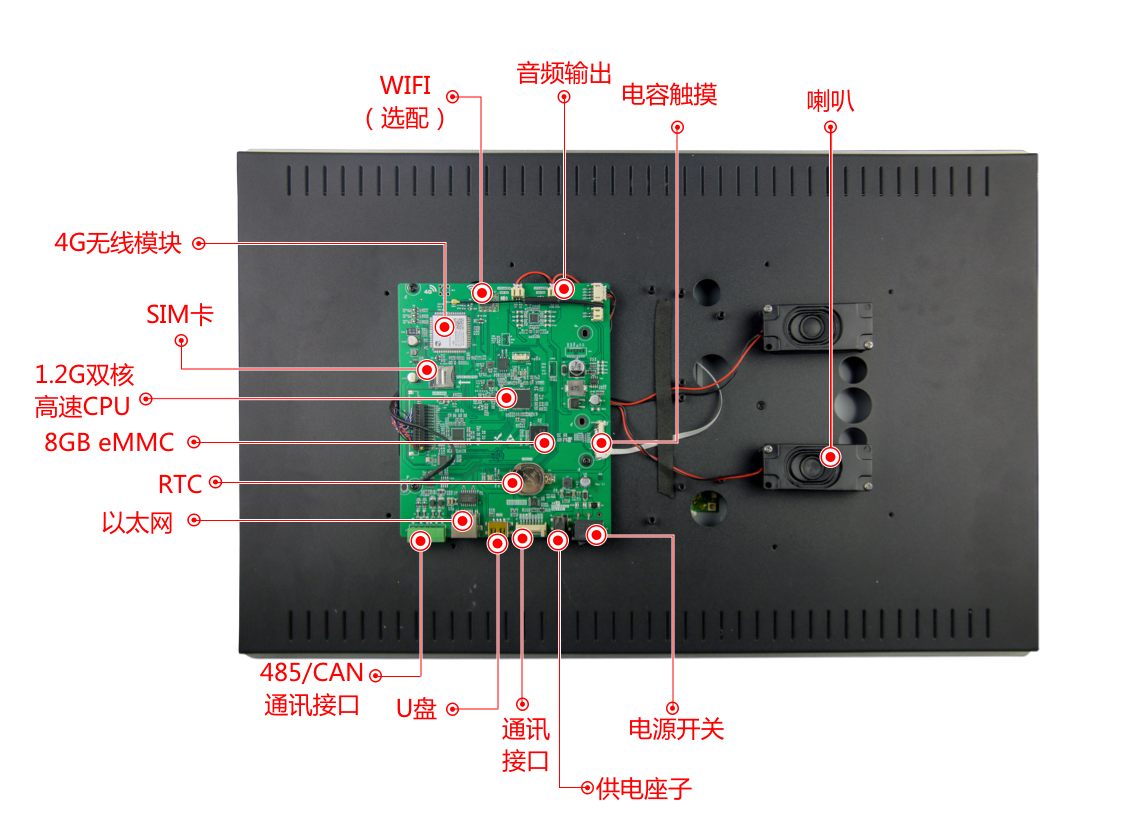

核心硬件

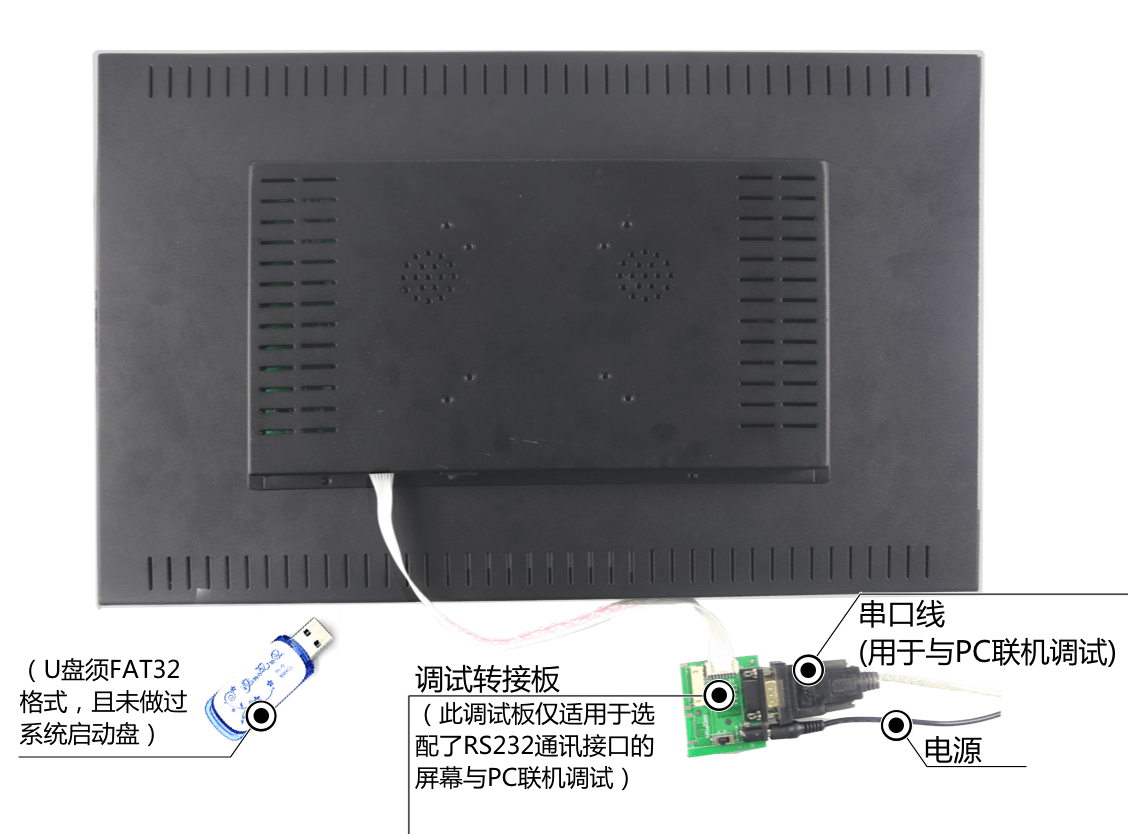

調試圖


應用領域


系列區別


技術規格

◆ 產品參數

型號說明

DC19108X215_1VW1_C_CE2(RS232,電容觸摸,WIFI,CAN,以太網)

DC19108X215_1VW1_C_CE4(RS485,電容觸摸,WIFI,CAN,以太網)

DC19108X215_1V01_C_CE2,4G(RS232,電容觸摸,4G,CAN,以太網)

DC19108X215_1V01_C_CE4,4G(RS485,電容觸摸,4G,CAN,以太網)

產品系列

X系列

核心處理器

ARM Cortex-A7 雙核 1.2GHz

內存

16-bit 1Gbit DDR3(max.1866Mbps)

操作系統

Linux操作系統

協議類型

默認大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議

腳本語言

LUA腳本，屏內部可運行用戶編寫的邏輯、協議和算法功能

尺寸

21.5寸

分辨率

1920*1080

安裝方向

支持0、90、180和270度旋轉安裝顯示

存儲空間

1Gbit Flash（存儲系統和用戶文件，可用空間56MB）

8GB eMMC（存儲用戶文件，可用空間6.7GB）

字庫

內置矢量字體，邊緣抗鋸齒處理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球語言）字庫，也可自定義任意電腦字體顯示

圖片存儲

支持 JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲，支持圖片旋轉、

放大、縮小等功能。可使用eMMC存儲圖片，可存儲上萬張全屏圖片（以JPEG格式化存儲，按照525KB每張計算）

顏色

24位真彩色

電壓

12V(誤差±0.2V)

功耗

休眠：3.0W；最暗無喇叭：4.7W；最暗有喇叭：8.5W

最亮無喇叭：19.0W；最亮有喇叭：23.2W

最亮無喇叭+4G最大功耗：25.9W；最亮有喇叭+4G最大功耗：30.1W

通訊方式

RS232/TTL(出廠默認232電平，短接J5為TTL電平)或RS485

通訊波特率

RS232：1200～921600bps，典型波特率：115200bps

RS485：1200～115200bps，典型波特率：9600bps

通訊接插件規格

RS232：HY2.0-8P

RS485：2EDG3.81-6P

圖片本地/遠程下載

U盤/UART/4G/以太網口

固件本地/遠程升級

插入U盤本地升級/支持用戶主板遠程串口升級屏幕固件

圖片遠程升級

支持用戶遠程利用自己主板串口升級屏幕相關圖片工程、字庫、配置文件等

實時時鐘(RTC)

支持時鐘、定時器、倒計時等功能

屏有效顯示區（AA）

長*寬 = 476.6mm*268.1mm

產品尺寸（長*寬*高）

554.0mm*355.0mm*60.1mm（MAX，含TP）

開窗尺寸

長*寬 = 537.0mm*336.0mm

配套上位機軟件

VisualTFT®

工作溫度

-20～+70℃

存儲溫度

-30～+80℃

音頻播放

MP3音頻格式(喇叭4Ω8W，雙聲道)，與圖片共用存儲空間。若mp3格式的采樣率為128kbps，占用存儲0.92MB/分鐘

音頻接插件規格

PH2.0-2P×2

視頻播放

支持1080P視頻播放，支持MP4、AVI、MKV、RM、RMVB、MOV等常見視頻格式，與圖片共用存儲空間。若1個分辨率為800*480、視頻碼率2400Kbps、音頻碼率166Kbps，幀率25Hz的視頻文件，占用存儲17.8MB/分鐘

WIFI(選配)

支持網卡模式和熱點模式，可配置成無線串口透傳模式，可用TCP/IP協議、FTP協議、HTTP協議

以太網接口

支持以太網協議

CAN接口

支持CAN總線協議

三防漆工藝

無（可選項）

◆ 4G

4G模組型號

Air724UG Module

主芯片

紫光展銳UIS8910

網絡制式

移動/聯通/電信4G 支持 TD-LTE/LTE FDD

適用地區

中國

適用頻段

LTE-TDD:B34/B38/B39/B40/B41

配置1最大上行速率4Mbps，最大下行速率6Mbps

配置2最大上行速率2Mbps，最大下行速率8Mbps

LTE-FDD:B1/B3/B5/B8，最大上行速率5Mbps，最大下行速率10Mbps

通訊方式(屏與模塊)

USB2.0

通訊速率(屏與模塊)

數據傳輸速率最大可達480Mbps

網絡協議特性

支持TCP/UDP/HTTP/MQTT等網絡協議

板端天線接口

SMA座，外螺紋內孔

天線接口特性

特性阻抗50歐姆

◆ 產品核心競爭力

學習周期

30分鐘熟悉開發環境，3天完成人機交互設計

程序調試

上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試

啟動時間

1秒內顯示LOGO，約8秒顯示用戶界面

組態控件

擁有多語言、按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、歷史曲線、數據記錄、圓形進度條、子畫面滑動控件等多種組態控件

系統鍵盤

內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤

數據記錄

支持數據記錄控件內容導出到U盤

圖層技術

系統內置多個顯示圖層，切換速度更快

多語言功能

出廠可預置多達15種全球任意國家語言，一鍵切換所需語言，無需多套UI

邏輯運算處理

上位機內嵌LUA腳本解析器，用戶可在屏內自定義各種復雜邏輯關系和協議,滿足客戶99.9%的產品功能需求

遠程升級

支持遠程串口升級屏幕固件、工程文件、指定圖片、配置文件和字庫等

生命周期

采用傳統大品牌處理器，多年不斷貨

◆   液晶屏

顯示器類型

IPS液晶屏

背光燈管

LED

亮度（cd/m2）

250

背光燈壽命

>20,000

對比度

1000:1

視角（L/R/T/B）

89/89/89/89

◆ 觸控面板

觸控類型

電容觸摸屏

電容屏觸控方式

單點、滑動觸摸

電容屏透光率

90%以上

電容屏觸控次數

電容屏觸摸次數理論無限次、觸控壽命與工作環境（灰塵、濕度）有關

電容蓋板定制化

可按用戶圖紙尺寸定制“玻璃蓋板+電容觸摸”一體化貼合服務

◆ 定制服務

定制費用

一次性簽訂1000PCS合同，部分可免收定制費

硬件電路

可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等

軟件定制

根據用戶需求定制特殊指令或控件，降低用戶開發難度

美工服務

可提供圖片美工及產品結構設計服務

其它

按需定制，滿足用戶一切需求

可靠性測試


PC軟件Visual TFT功能

    Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。

       軟件常用功能如下：
           (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
           (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
           (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
           (4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
           (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
           (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
           (7)支持二進制文件燒錄，量產更方便安全；
           (8)根據用戶需求，定制特殊的PC軟件功能；




開發三部曲

(1) 準備美工素材

     安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。

(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載

     首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通  過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。

(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示

     工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

     對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。

什么是虛擬串口屏

    “虛擬串口屏”是廣州大彩光電科技有限公司(ks-ws2008.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。



Keil與虛擬串口屏綁定調試

    為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
